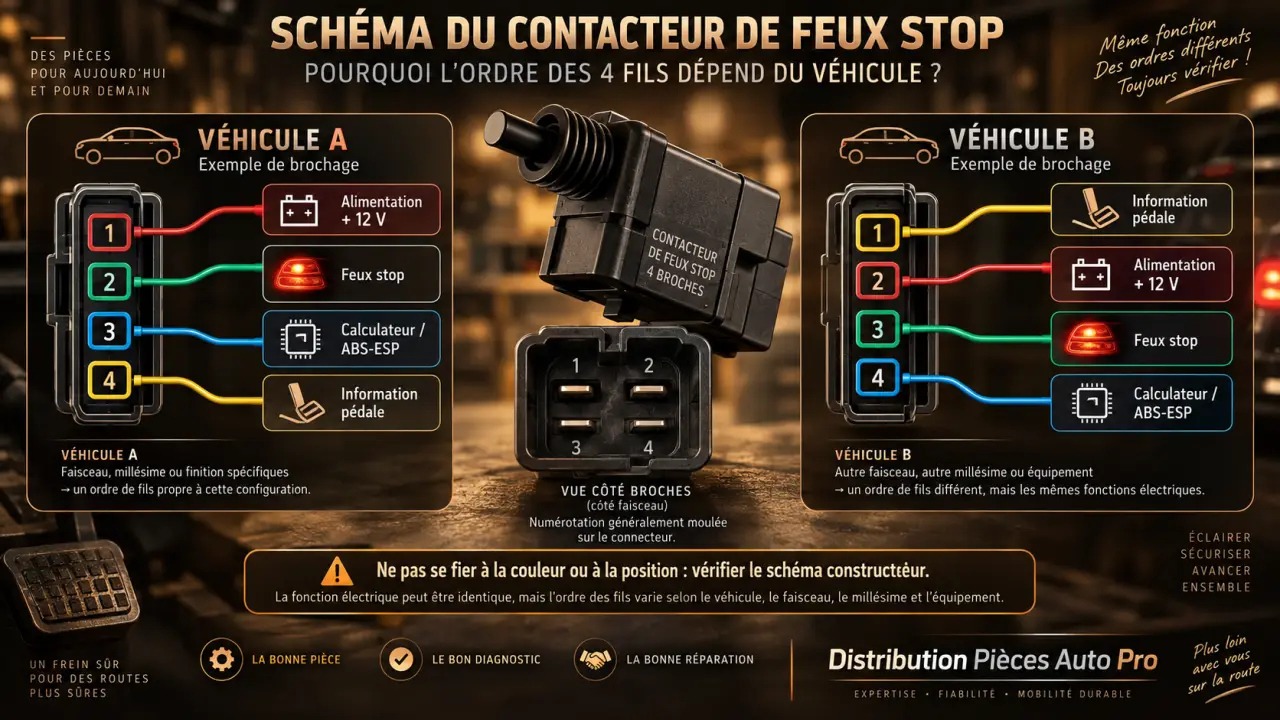

Schéma du contacteur de feux stop : pourquoi l’ordre des 4 fils dépend du véhicule

Lorsque les quatre fils de la prise du contacteur de pédale de frein sont débranchés, il ne faut pas les remettre au hasard. Le brochage dépend du véhicule, de l’année, de la motorisation, de la référence du contacteur et parfois de l’équipement électronique. Un mauvais raccordement peut laisser les feux stop éteints, les maintenir allumés ou perturber un circuit surveillé par un calculateur. La méthode sûre consiste à identifier le connecteur, contrôler les cosses et confirmer le schéma correspondant exactement au véhicule.

Pourquoi une prise de contacteur de frein peut avoir 4 fils

Le contacteur est installé au niveau de la pédale de frein. Lorsque celle-ci est enfoncée, il modifie l’état d’un ou de plusieurs circuits électriques. Sa fonction la plus visible est de commander les trois feux stop, les deux feux arrière et le feu stop central. Sur de nombreux véhicules, l’information de freinage est aussi transmise à d’autres systèmes électroniques.

Une prise à quatre fils ne signifie donc pas qu’elle comporte quatre alimentations ou quatre sorties dédiées aux feux. Elle peut réunir deux circuits distincts dans un même boîtier : l’un pour l’éclairage, l’autre pour transmettre une information à un calculateur ou à un système d’assistance. Selon la conception du véhicule, certains contacts sont normalement ouverts et d’autres normalement fermés. Leur état change lorsque la pédale est relâchée ou enfoncée.

Le contacteur ne se résume pas à un simple interrupteur

Sur un véhicule ancien, un contacteur à deux bornes peut suffire à alimenter les ampoules de stop. Avec un connecteur à quatre voies, le faisceau peut transmettre une information redondante ou une information de position de pédale à plusieurs organes. La couleur d’un fil, prise isolément, ne permet donc pas d’établir un schéma fiable.

Des feux qui restent allumés peuvent venir du contacteur, mais aussi de son réglage mécanique, d’une cosse reculée dans le porte-contact, d’un verrouillage secondaire ouvert ou d’un fil coupé dans le faisceau. Avant de remplacer la pièce, il faut distinguer une panne du contacteur d’un défaut du connecteur.

Retrouver le bon brochage sans risquer le calculateur

Il n’existe pas d’ordre universel pour les quatre fils. Deux contacteurs visuellement proches peuvent avoir une disposition interne différente. Ne copiez pas le branchement d’une photo trouvée pour un autre modèle, même si la prise semble identique. Pour une Mercedes Classe C W204, par exemple, la compatibilité doit être vérifiée avec la version exacte, l’année, la motorisation, la boîte de vitesses et la référence du contacteur installé.

Les éléments à relever avant toute reconnexion

Commencez par relever la référence inscrite sur le contacteur, le nombre de voies du connecteur et les éventuels numéros moulés près des alvéoles. Photographiez la prise sous plusieurs angles en indiquant son orientation : languette de verrouillage vers le haut ou vers le bas, face des cosses ou face d’entrée des fils. Cette précision est indispensable, car un schéma de brochage peut être présenté côté faisceau ou côté contacteur.

• Identifiez le véhicule avec son VIN et sa configuration exacte.
• Relevez la référence du contacteur et, si possible, celle du boîtier de prise.
• Repérez les numéros de cavité moulés dans le connecteur.
• Examinez chaque fil : couleur, liseré, diamètre et position d’origine éventuelle.
• Recherchez une documentation technique applicable à cette variante précise.

Si aucun schéma confirmé n’est disponible, ne reconnectez pas les fils par déduction. L’intervention d’un électricien automobile ou d’un professionnel disposant de la documentation adaptée est moins risquée qu’un essai sur les quatre voies possibles.

Contrôler le faisceau et le contacteur avant de remettre les cosses

Avant toute manipulation des bornes, coupez le contact et débranchez la batterie selon la procédure prévue pour le véhicule. Cette précaution réduit le risque de court-circuit accidentel lors de la remise en place des contacts. Attendez ensuite le temps nécessaire avant d’intervenir près des équipements électroniques.

Inspection mécanique du connecteur

Une cosse sortie de son boîtier n’est pas forcément inutilisable. Vérifiez si sa languette de retenue est intacte, si elle n’est pas écrasée et si le sertissage autour du conducteur reste ferme. Une cosse noircie, desserrée, oxydée ou associée à un isolant endommagé doit être remplacée ou réparée correctement. Forcer une cosse abîmée dans son logement crée un faux contact difficile à localiser.

Sur certains connecteurs, un verrouillage secondaire maintient les cosses dans leurs alvéoles. Il faut le déverrouiller avant l’insertion, puis le refermer lorsque chaque contact est engagé. Une cosse correctement remise produit généralement un léger clic et ne doit pas ressortir lors d’une traction très légère sur le fil. Ne tirez pas franchement, car vous pourriez déformer le verrou ou arracher le sertissage.

Mesures utiles au multimètre

Un multimètre peut aider à vérifier l’état du contacteur déposé ou à contrôler la continuité du faisceau. Il ne remplace toutefois pas le schéma électrique. Le test de continuité doit être réalisé hors tension, en sachant quelles bornes correspondent à chaque circuit. Sans cette certitude, ne sondez pas les quatre fils sous tension et ne créez aucun pont entre deux voies.

Remettre une cosse dans le connecteur sans l’endommager

La remise en place doit commencer uniquement après l’identification de la cavité correcte. Orientez la cosse comme les autres contacts déjà présents : sa languette de retenue doit correspondre à la fenêtre interne du logement. Introduisez-la sans forcer jusqu’au verrouillage. Si elle bloque, retirez-la avec l’outil de débrochage adapté, vérifiez son orientation et contrôlez que le verrouillage secondaire est bien ouvert.

Un petit tournevis plat peut parfois servir à dégager délicatement la prise de son support, en tirant droit vers soi. Il ne s’agit pas d’un outil universel de débrochage. Utilisé dans une alvéole, il peut écarter les lamelles, casser une retenue ou détériorer le plastique. Pour une réparation durable, utilisez un outil adapté au type de cosse et une pince à sertir compatible si le contact doit être remplacé.

Valider la réparation après remontage

Une fois les cosses verrouillées, remontez le contacteur dans la position prévue. Certains modèles exigent un réglage automatique ou une mise en place particulière par rapport à la pédale. Un contacteur mal positionné peut fonctionner à l’arrêt, puis se dérégler en roulant. Rebranchez ensuite la batterie conformément aux précautions prévues pour le véhicule.

1. Vérifiez que la pédale revient librement et ne rencontre aucune contrainte.
2. Contrôlez l’allumage des deux feux arrière et du feu stop central avec l’aide d’une autre personne ou face à un reflet.
3. Relâchez la pédale pour confirmer l’extinction immédiate des trois feux.
4. Surveillez l’apparition éventuelle d’un voyant ou d’un message de défaut.
5. Si le fonctionnement reste anormal, cessez les essais et faites confirmer le schéma ainsi que le diagnostic du faisceau.

Le schéma du contacteur de feux stop le plus sûr est celui qui correspond à la référence du véhicule et du contacteur réellement monté. Lorsque quatre fils sont débranchés, la priorité n’est pas de retrouver rapidement un ordre supposé. Il faut sécuriser chaque étape : repérage, contrôle, insertion, verrouillage et essai final.
