Cylindre bloc : distinguer les pièces et éviter un remplacement inutile

L’expression « cylindre bloc » désigne généralement le bloc-cylindres, la structure du moteur qui accueille les cylindres dans lesquels se déplacent les pistons. Souvent appelé bloc moteur, il ne doit pas être confondu avec la culasse ou un cylindre pris isolément. Cette distinction compte autant pour comprendre une panne que pour commander une pièce : une perte de compression ou une surchauffe ne signifie pas automatiquement que le bloc est à remplacer.

Repérer le bloc-cylindres et comprendre son rôle

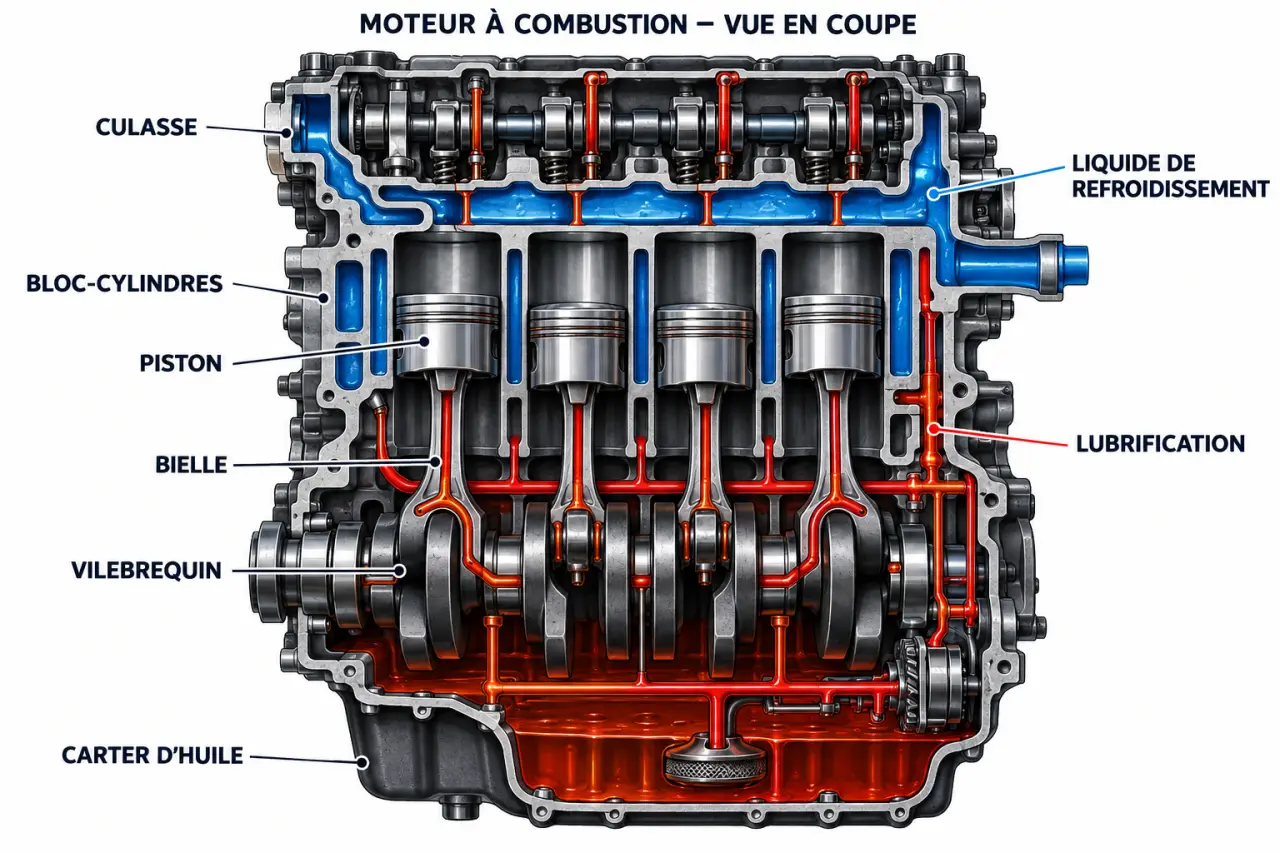

Dans un moteur à combustion classique, le bloc-cylindres se trouve sous la culasse, qui ferme les cylindres par le haut. Sa partie inférieure est associée au vilebrequin et au carter d’huile, selon l’architecture du moteur. C’est une structure rigide, généralement en fonte ou en alliage d’aluminium, conçue pour supporter les contraintes mécaniques et thermiques du fonctionnement.

Les pistons effectuent leur mouvement de va-et-vient dans les cylindres. Les bielles transmettent ce mouvement au vilebrequin, qui le transforme en rotation. Le bloc maintient la géométrie de cet ensemble : les surfaces de guidage doivent conserver leur forme et leur alignement malgré les efforts et les variations de température.

Il comporte également des passages internes pour la lubrification et, dans les moteurs refroidis par liquide, pour la circulation du liquide de refroidissement. Sa fonction ne se limite donc pas à contenir les pistons : il participe au maintien des assemblages, à l’évacuation de la chaleur et à la circulation des fluides.

On peut voir le bloc comme le noyau géométrique du moteur. Une pompe, une durite ou un joint peuvent être remplacés séparément, mais leur bon fonctionnement dépend aussi des surfaces et des conduits auxquels ils se raccordent. Lors d’une remise en état, nettoyer une portée de joint sans vérifier sa planéité revient ainsi à traiter l’interface sans contrôler son support : une pièce neuve ne compense pas une géométrie déformée.

Cylindre, chemise, culasse : les distinctions qui évitent les erreurs

Le vocabulaire varie dans les annonces et les échanges avec les vendeurs. « Bloc moteur » peut désigner une pièce nue comme un ensemble déjà équipé. Pour savoir ce que vous achetez, il faut distinguer la structure, ses surfaces de travail et les éléments qui lui sont assemblés.

Selon la conception, les cylindres sont usinés dans le bloc ou comportent des chemises. Une chemise humide est directement au contact du liquide de refroidissement sur sa face extérieure ; une chemise sèche ne l’est pas. Cette différence influence les contrôles d’étanchéité et les possibilités de réparation.

Les moteurs essence et diesel utilisent ce principe général, avec des caractéristiques propres à chaque famille. Le nombre de cylindres, leur disposition en ligne ou en V, les fixations et les circuits internes changent selon les modèles. Une ressemblance extérieure ne suffit jamais à établir une compatibilité.

Reconnaître les alertes sans condamner le bloc trop vite

Un bloc-cylindres peut présenter une fissure, une déformation ou une usure des surfaces de guidage. Une surchauffe importante peut contribuer à ces dommages. Un défaut de lubrification peut aussi détériorer les cylindres et les pistons, tandis qu’un liquide insuffisamment protégé contre le gel peut provoquer des dégâts en cas de gel du circuit.

Les symptômes restent toutefois des indices, pas un diagnostic. Plusieurs défaillances produisent des manifestations similaires :

• Baisse du liquide de refroidissement : elle peut venir d’une fuite externe, du joint de culasse, de la culasse ou du bloc.
• Perte de compression : elle peut concerner les segments, les soupapes, le joint de culasse ou les surfaces des cylindres.
• Consommation d’huile et fumée bleutée : elles peuvent signaler une usure de l’ensemble piston-segments-cylindre, mais aussi d’autres organes.
• Mélange d’huile et de liquide de refroidissement : il impose une recherche de fuite interne, sans désigner à lui seul la pièce responsable.

En cas d’alerte de température, arrêtez-vous en sécurité et coupez le moteur. N’ouvrez pas le circuit de refroidissement à chaud. Continuer à rouler risque d’aggraver une panne initialement limitée.

Le diagnostic en atelier peut associer une mise sous pression du circuit de refroidissement, des mesures de compression, un test d’étanchéité des cylindres et une inspection endoscopique. Après démontage, des contrôles de fissuration, de planéité et de dimensions permettent d’évaluer le bloc. L’ovalisation d’un cylindre, par exemple, se mesure : elle ne se déduit pas d’une simple photographie.

Réparer ou remplacer : décider après les mesures

Un bloc endommagé n’est pas systématiquement irréparable. Tout dépend de la zone touchée, du matériau, de l’étendue des dégâts et des opérations autorisées par le constructeur. Un atelier de rectification peut déterminer si une remise en état respecte les tolérances nécessaires.

Selon le moteur, les travaux peuvent comprendre un honage pour restaurer l’état de surface, un réalésage avec des pistons adaptés, un remplacement de chemises ou une rectification du plan de joint. Ces opérations ne sont ni interchangeables ni possibles sur tous les blocs. Une fissure structurelle ou une déformation excessive peut rendre le remplacement préférable.

Pour comparer les solutions, demandez un devis qui distingue le démontage, les contrôles, l’usinage, les pièces associées et le remontage. Le prix du bloc seul ne représente pas le coût de l’intervention. Il faut aussi examiner l’état du vilebrequin, des pistons et de la culasse pour éviter de reconstruire le moteur autour d’éléments déjà dégradés.

Enfin, la cause initiale doit être corrigée. Remplacer un bloc après une surchauffe sans vérifier la pompe à eau, le thermostat, le radiateur et le reste du circuit expose le nouvel ensemble au même risque. En prévention, respectez les prescriptions d’huile et de liquide de refroidissement, et faites rechercher toute baisse répétée de niveau.

Acheter un bloc compatible : les vérifications indispensables

Avant toute commande, relevez le code moteur exact, les références de la pièce et les informations d’identification du véhicule. Faites confirmer la correspondance par le vendeur ou le professionnel chargé du montage. La cylindrée, la puissance ou le modèle commercial ne suffisent pas toujours : plusieurs variantes peuvent coexister.

• Contenu de l’offre : bloc nu, bloc embiellé ou ensemble plus complet ; exigez la liste des éléments inclus.
• Configuration : supports, passages d’huile et d’eau, emplacements des capteurs et interfaces de fixation.
• État mécanique : contrôles réalisés, cotes mesurées, usinages antérieurs et éventuelles réparations.
• Traçabilité : provenance, facture, conditions de garantie et modalités de retour.

Sur une pièce d’occasion, le kilométrage annoncé ne remplace pas un contrôle. Pour une pièce reconditionnée, demandez quelles opérations ont réellement été effectuées. L’achat le plus sûr reste celui dont la référence, l’état et le périmètre de fourniture sont confirmés avant le démontage ou le montage, plutôt qu’une annonce simplement présentée comme « compatible ».
